函数编辑

介绍视频

图文说明

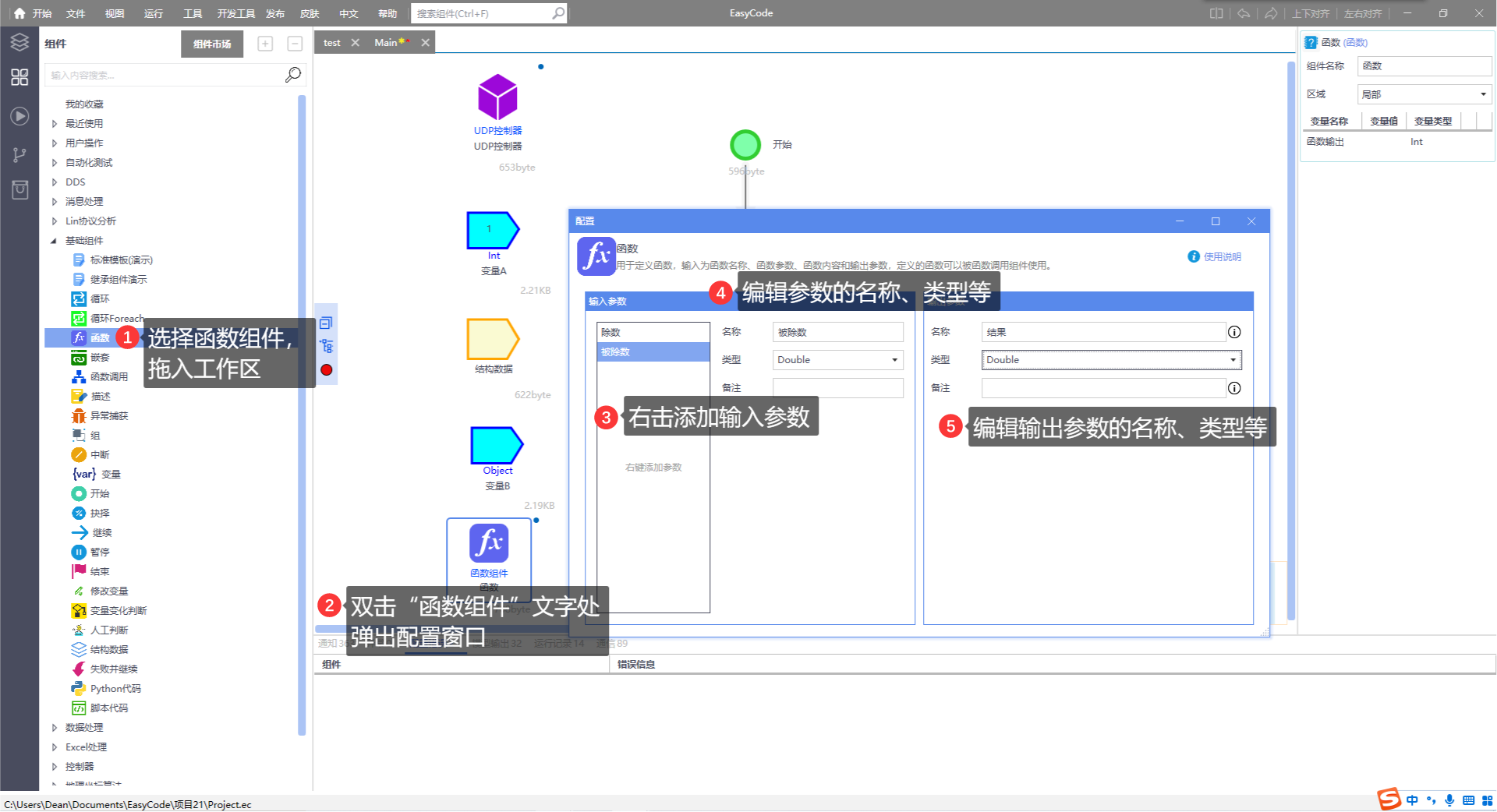

步骤1 拖入函数组件。

1）双击组件，弹出配置窗口。

2）右击添加输入参数，并编辑参数的名称、类型等。

3）编辑配置窗口右边的输出参数的名称、类型等。

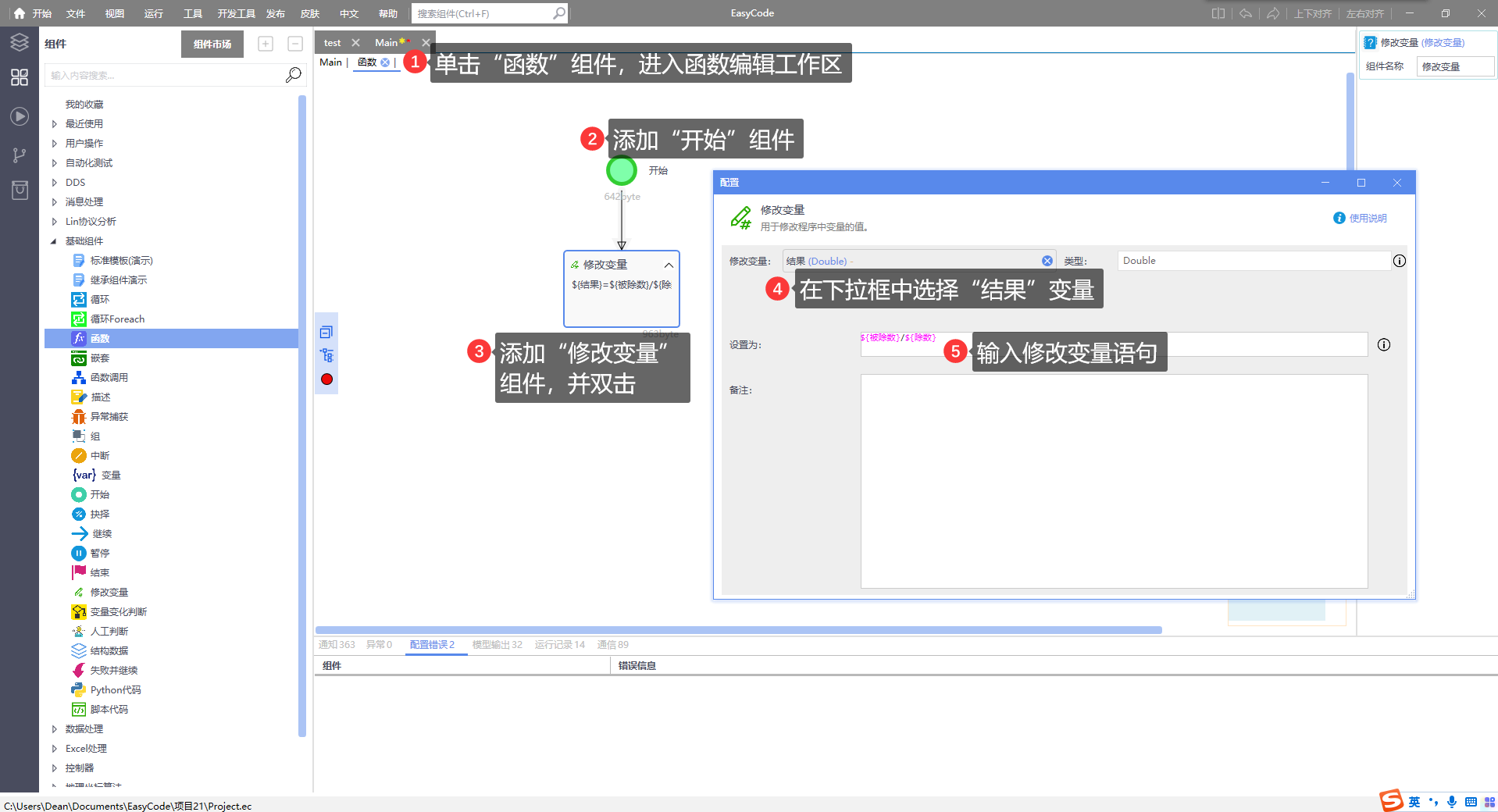

步骤2 进入函数组件工作页面。

1）单击组件，进入函数组件工作页面。

2）添加开始组件、修改变量组件，并双击弹出配置窗口。

3）在修改变量配置框中的修改变量下拉框选择变量“结果”。

4）在设置为框中输入除法函数语句：${被除数}/${除数}。

5）完成除法函数编辑。

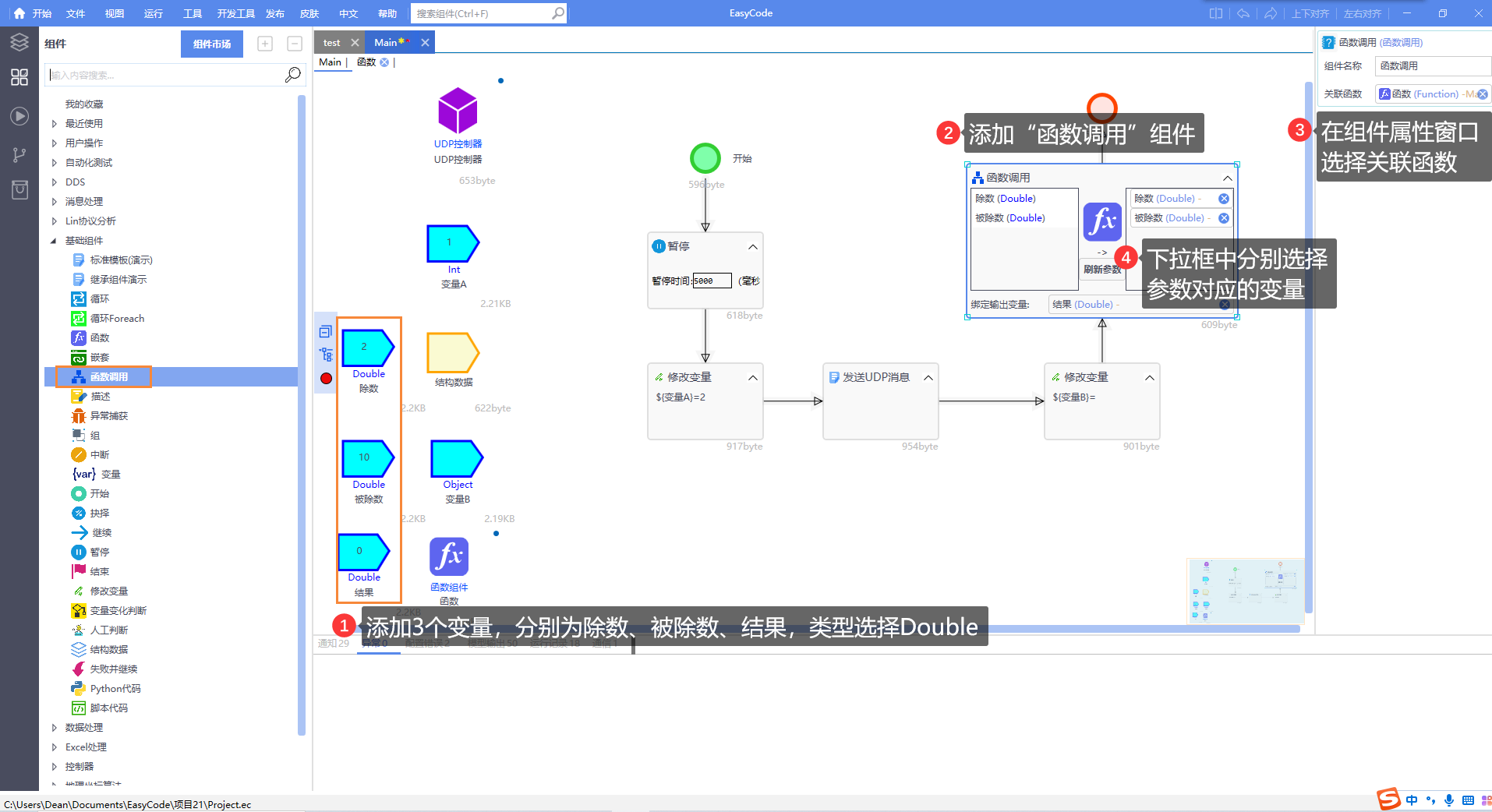

步骤3 编辑函数调用组件。

1）添加3个变量，分别为除数、被除数、结果，类型设为double。

2）添加函数调用组件，并单击，在右侧属性框中关联步骤2的函数。

3）在函数调用的编辑框中的下拉框中选择参数对应的变量。

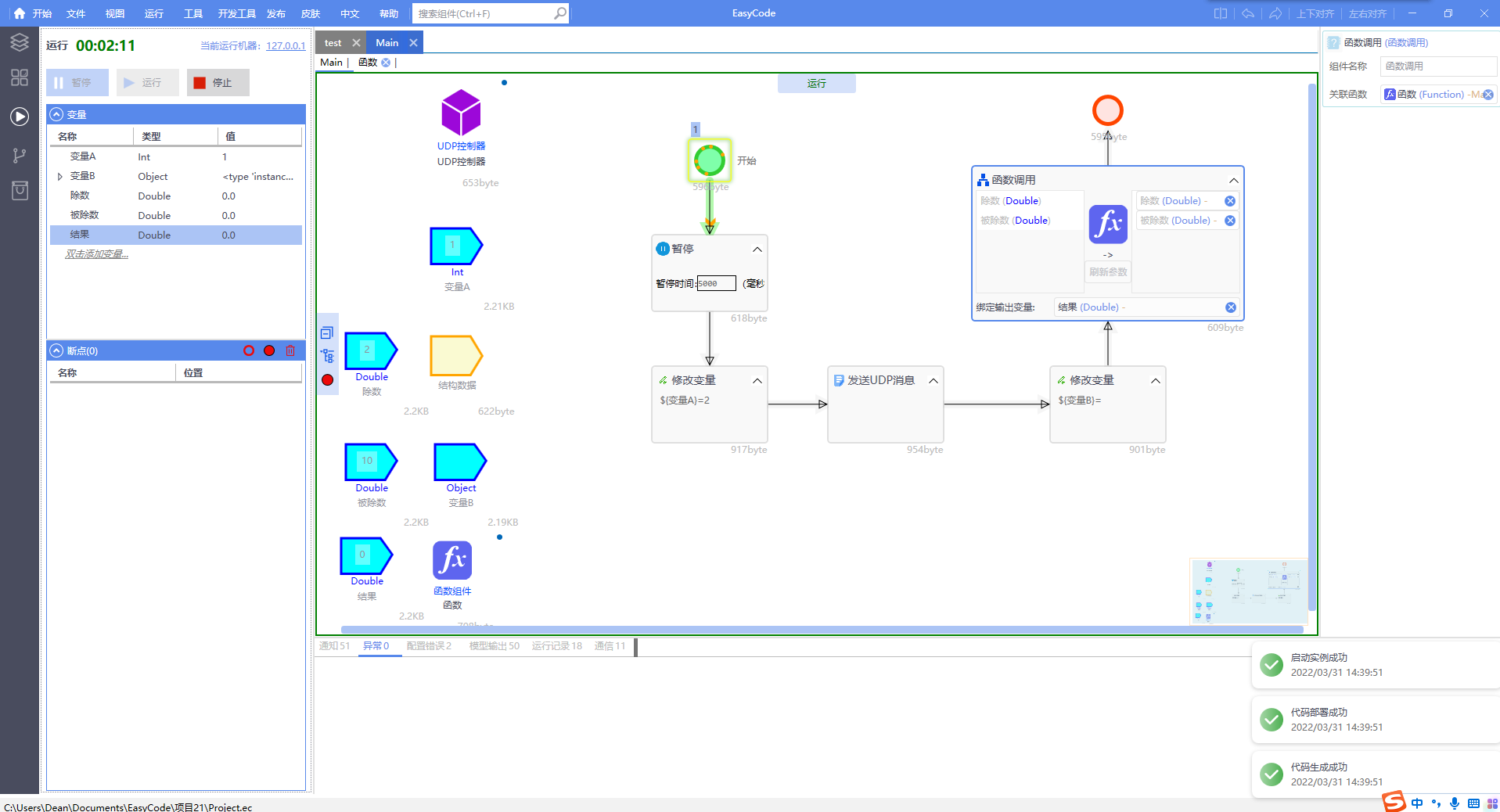

步骤4 运行工程。

1）完成组件的连接线，完成工程编辑。

2）在运行的变量监视框中添加需要监视的变量。

3）运行工程，监视工程执行情况与变量变化。
