控制器编辑

介绍视频

图文说明

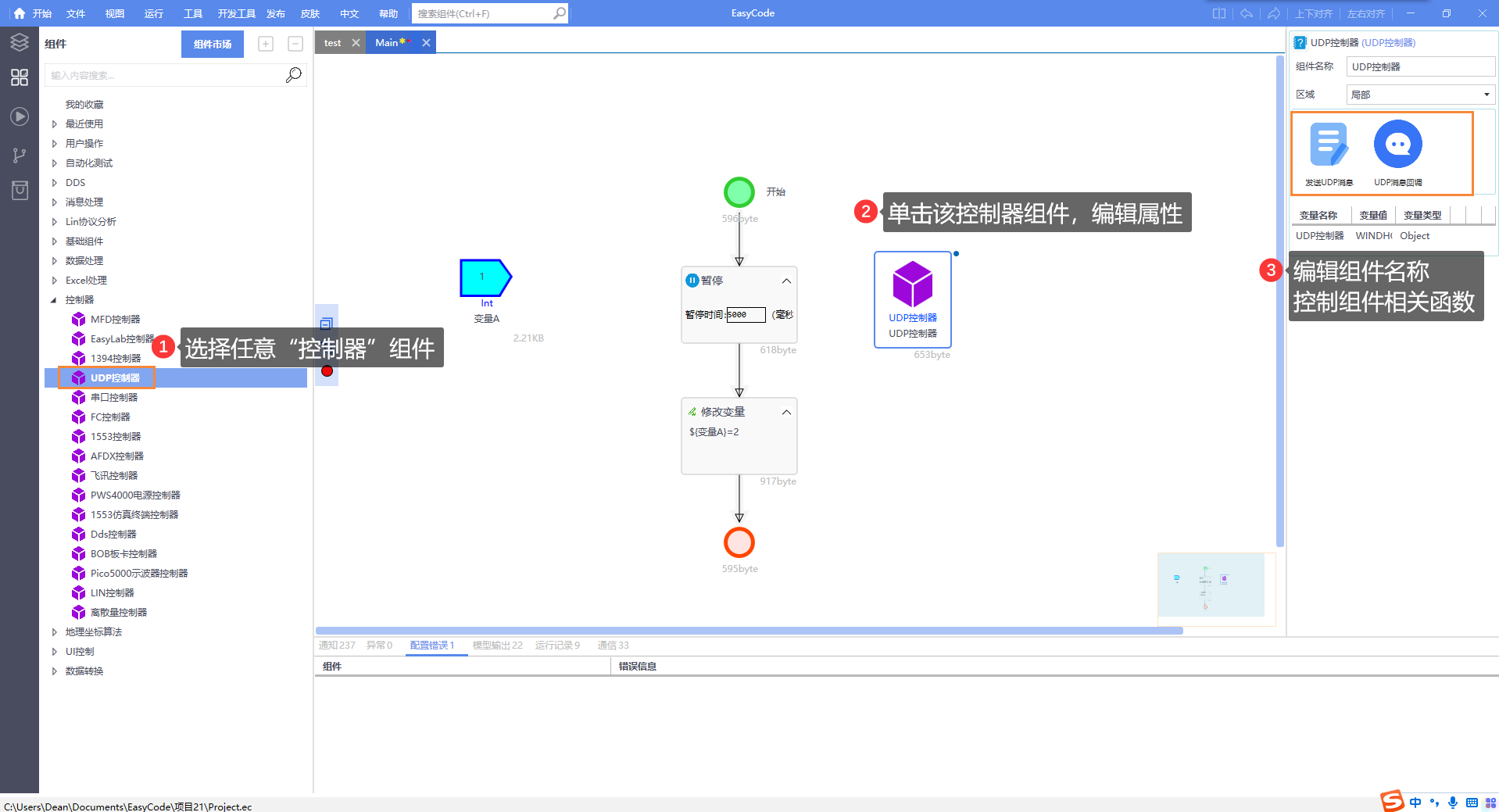

步骤1 拖入控制器组件。

1）单击控制器组件，可以在属性栏编辑组件名称，拖动控制器组件的函数组件。

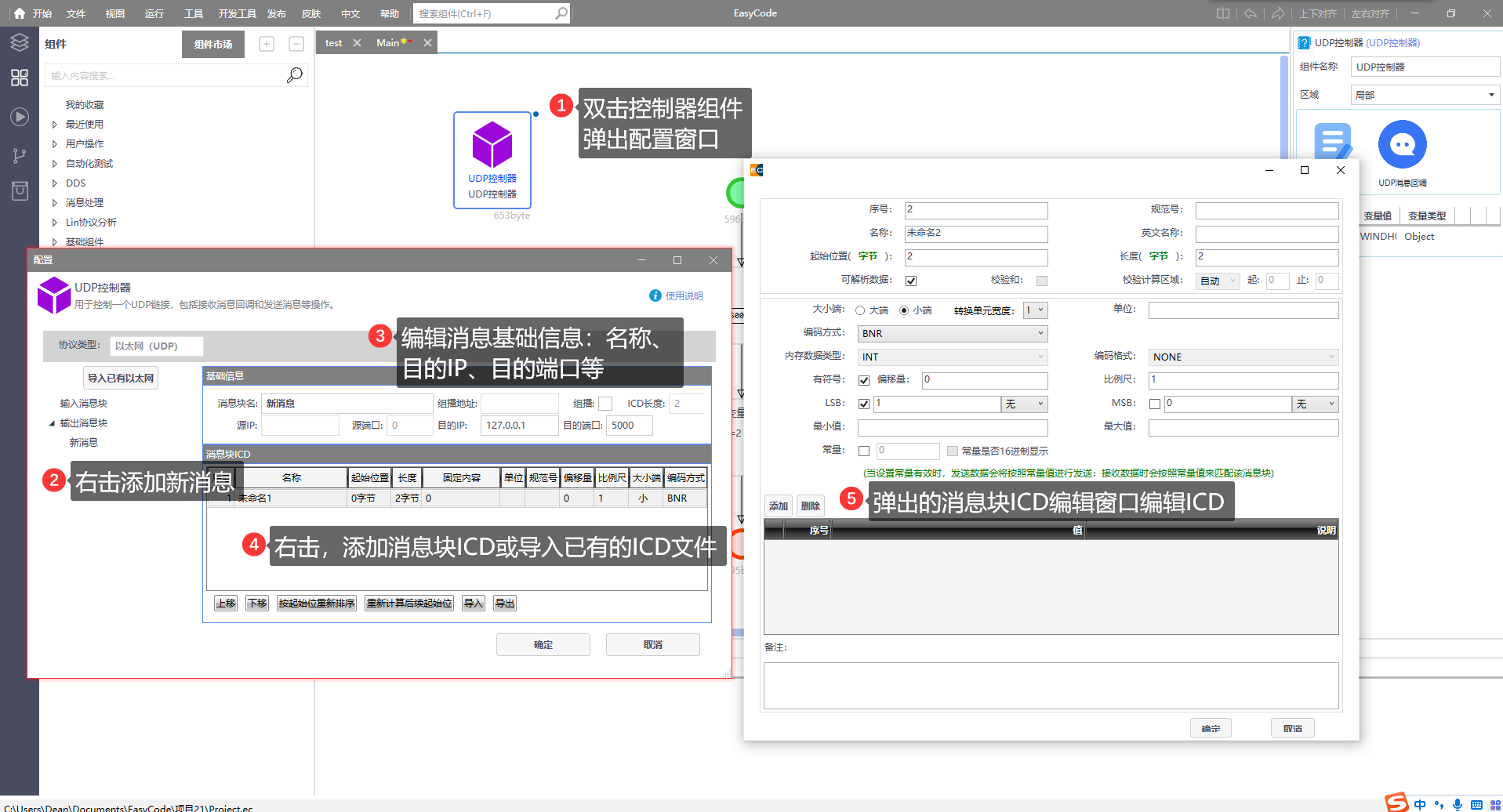

步骤2 配置控制器组件。

1）双击UDP控制器组件，弹出该控制器配置窗口。

2）添加输入输出消息，配置消息基础信息与消息块ICD

3）在ICD编辑窗口可以编辑ICD信息，也可以导入已有的ICD文件。

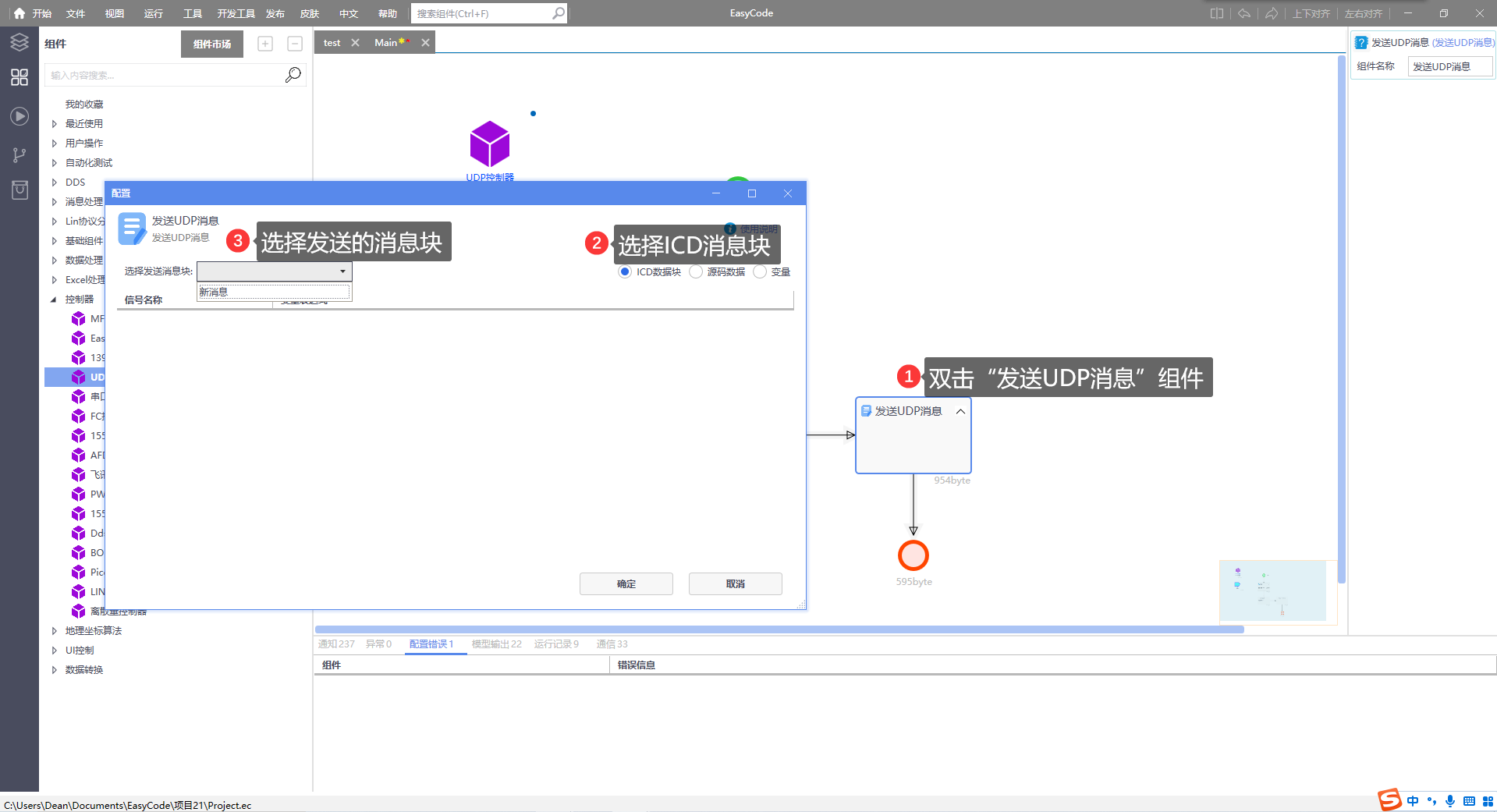

步骤3 配置控制器组件的函数组件——发送UDP消息。

1）把UDP控制器的函数组件“发送UDP消息”拖入到工程中。

2）双击“发送UDP消息”组件，弹出配置窗口中进行配置。

步骤4 运行工程。
