结构定义编辑

介绍视频

图文说明

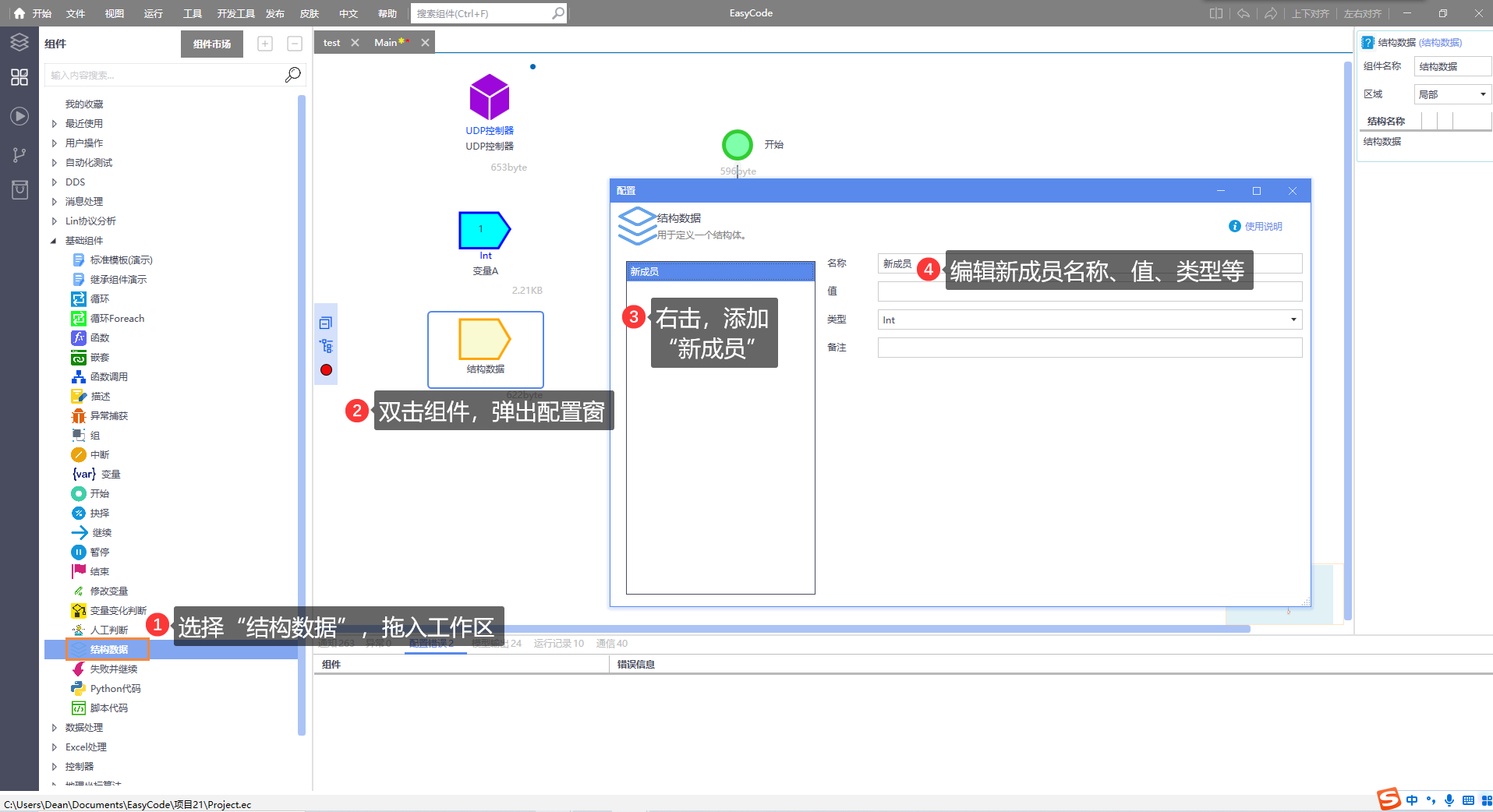

步骤 1 拖入结构数据组件。

1）单击结构数据组件，可以在属性栏编辑组件名称。双击组件，弹出配置窗口。

2）在配置窗中添加新成员，并进行名称、值、类型的编辑。

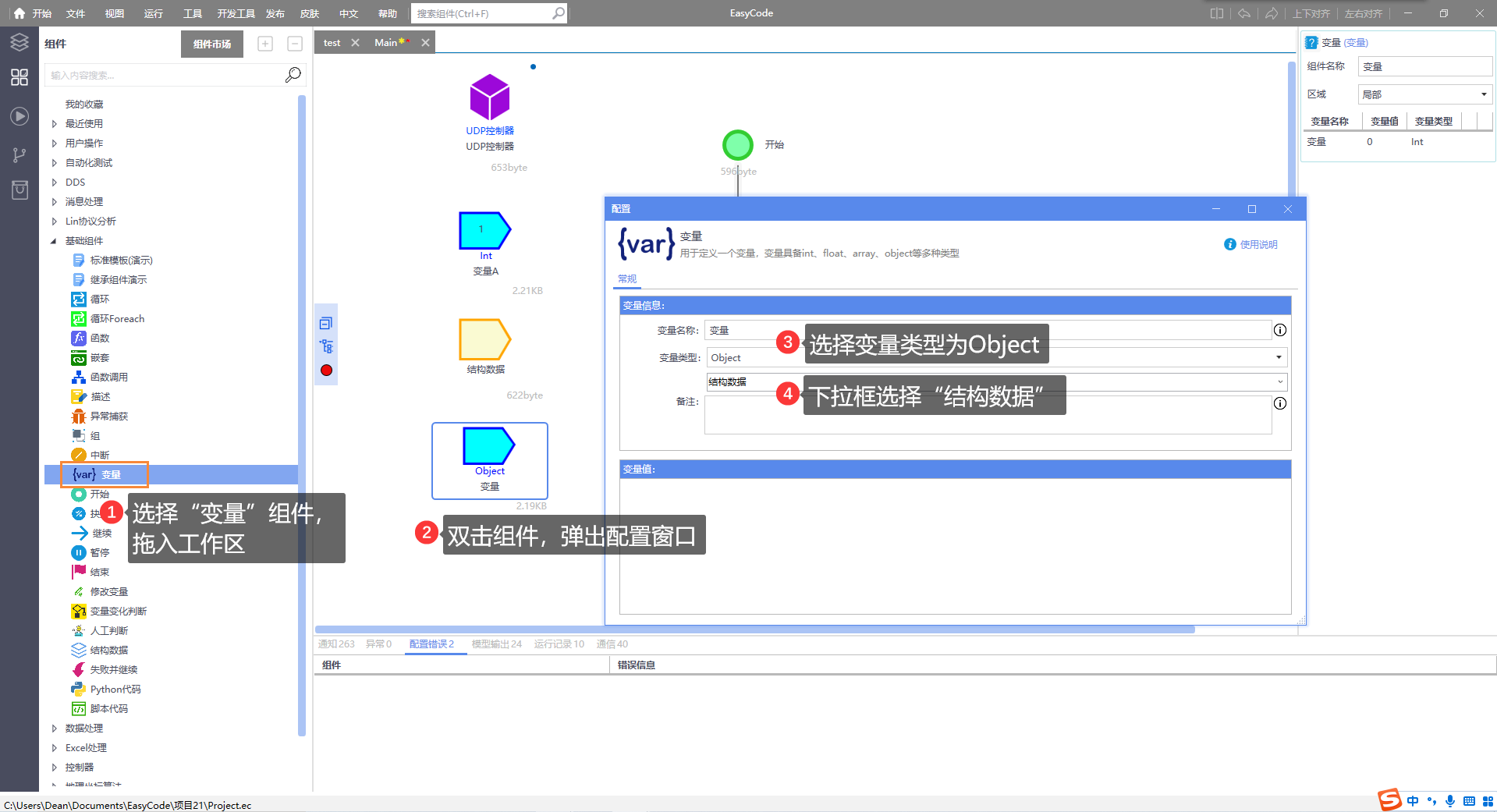

步骤2 拖入变量组件。

1）双击拖入的变量组件，弹出配置窗口。

2）在配置窗中选择变量类型为Object，并从下拉框中选择步骤1中的结构数据。

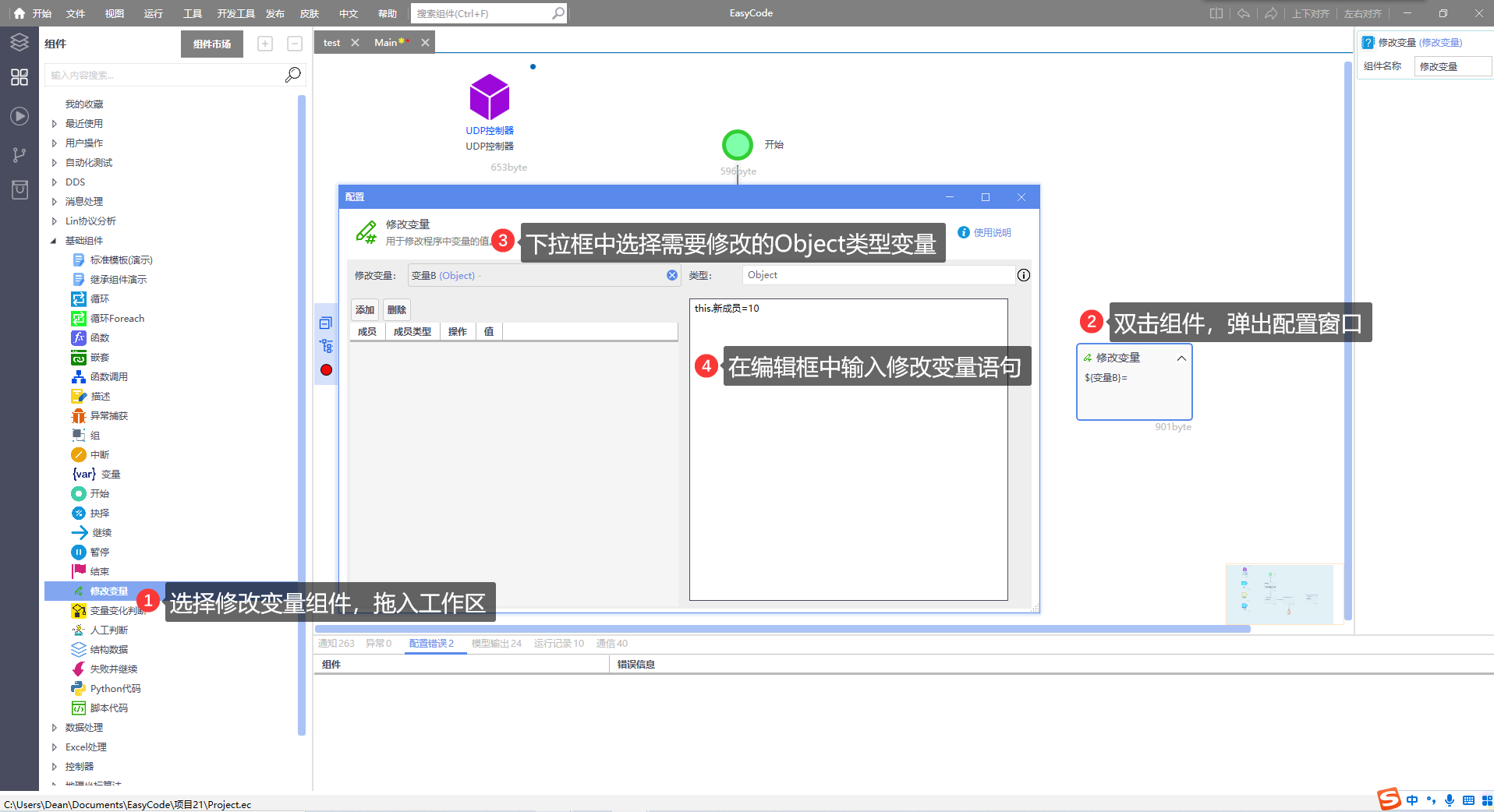

步骤3 拖入修改变量组件。

1）双击拖入的修改变量组件，弹出配置窗口。

2）在配置窗中修改变量的下拉框选择步骤2中的变量，并在右下角的编辑框中输入修改变量的语句。

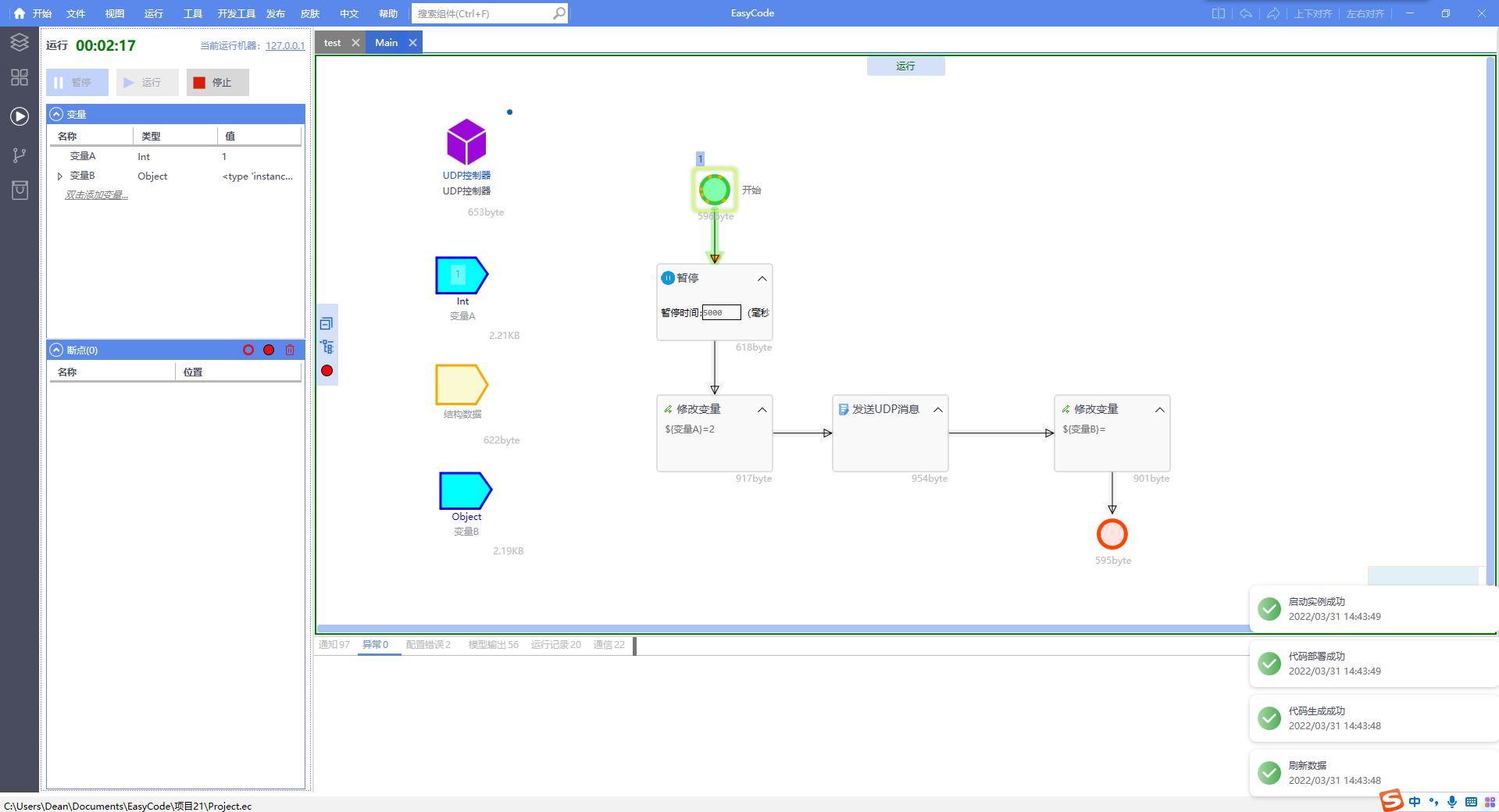

步骤4 运行工程。

1）完成组件之间的连接线，完成工程编辑。

2）在运行的变量监视框中添加需要监视的结构体变量与其他变量。

3）运行程序，监视工程执行过程与变量变化。
